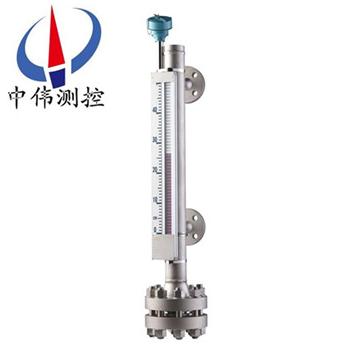

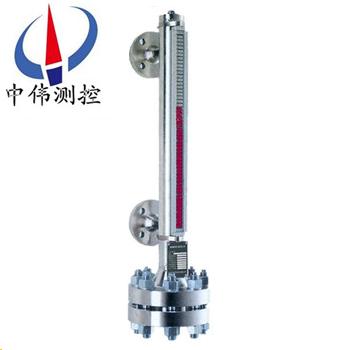

高压型磁翻板液位计

•
•

高压型磁翻板液位计可以做到高密封、防泄漏和在高温、高压、高粘度、强腐蚀性条件下安全可靠地测量液位，全过程测量无盲区、显示醒目，读数直观，并且测量范围大，配上液位报警、控制开关，可实现液位或界位的上下限

一、产品概述：

ZW-UHZ系列高压型磁翻板液位计可以拓宽UHZ系列的使用范围，更广泛地满足电力、供热、供气等行业的要求，采用独特的散热方式，有效地控制了介仪表的工作温度，避免了磁性元件在高温条件下退磁,确保仪表工作可靠，可测量高压25MPa。适用于高温高压液体容器的液位、界位的测量和控制。清晰的指示出液位的高度,显示直观醒目,指示器与贮罐完全隔离,使用安全、设计合理、结构简单、安装方便可靠、性能稳定、使用寿命长、维修费用低、便于安装维护等优点。

用户可根据工程需要，配合远传变送器使用，可实现就地数字显示，以及输出4~20mA的标准远传电信号，以配合记录仪表，或工业过程控制的需要。也可以配合磁性控制开关或接近开关等使用，对液位监控报警或对进液出液设备进行控制。

二、工作原理：

1、基本型

ZW-UHZ系列高压型磁翻板液位计根据浮力原理，浮子在测量管内随液位的升降而上下移动，浮子内的磁钢通过磁耦合作用，驱动红、白色翻柱翻转180’液位上升时，翻柱由白色转为红色，下降时，翻柱由红色转为白色，从而实现液位的指示。

2、上下限开关输出

利用磁性浮子随液位移动，使安装在液位计立管设定位置上开关动作，实现开-关控制或报警。

3、电远传

在磁翻板液位计上安装变送器。变送器由传感器和转换器两部分组成，它通过磁浮子上下移动，经磁耦合作用使导管内测量元件依次动作，获得电阻信号变化，传唤成0～10或4～20mA的标准电流信号输出，以便与数字显示仪表或计算机联接，实现远传显示及控制。

三、应用场合：

ZW-UHZ系列高压型磁翻板液位计适用于工业生产过程中各种承压（或敞开）贮液设备（塔、缸、槽、球形容器和锅炉）的液体介质的液位检测。能就地显示各种液体的工作情况和液位高度。配上液位变送器就能远距离传送液面的位置信号，通过一定的电气装置达到自动控制和测量液位的目的。

四、主要特点：

1、密封性强，不易渗透—采用特殊接口处理，更适合液氨等高渗透场合使用。

2、耐高温、高压能力强—温度可大600℃,压力可达25MPa 。

3、耐腐蚀能力—采用不锈钢内衬PTFE工艺,使产品防腐能力超强。

4、可在低温场合使用—采用特殊夹套工艺，零下200度场合也能应付自如。

5、信号远传能力强—信号输出可为开关量、模拟量，可带HART协议。

五、技术参数：

测量范围：150～15000mm；

准确度：±10mm；

工作压力：常压～25MPa；

工作温度：-200～600℃；

介质密度：0.5～2.0 g/cm3；

介质密度差：≥150kg／m3（测量界位）；

环境振动：频率≤25Hz 振幅≤0.5mm；

跟随速度：≤0.08m/s；

介质粘度：≤0.4Pa.S（可采用夹套加热改善粘度条件）；

过程连接：

侧装法兰：DN25／PN1.0，PN1.6，PN2.5/HG20592～20635-97；

顶装法兰：DN100／PN1.0，PN2.5凸面或DN100／ PN1.0，PN2.5凸面/HG20592 ～20635-97；或者由客户指定安装尺寸。

材质：

主导管：1Cr18Ni9Ti；304；316L ；PP；PVC；PTFE；

浮子：钛；PTFE。

六、附加功能选择项：

1、磁性限位开关：

常开型：高于报警点合并；

常闭型：高于报警点断开；

开关容量：250VAC1A（阻性）250VAC0.3A；

开关寿命：100000次。

2、液位变送器：

输出电流：4-20mADC；

分辨率：±1-±10mm；

负载电阻：500Ω（24VDC供电时）；

传送距离：＞3000m；

工作电源：16-30VDC。

3、智能液位变送器：

输出电流：4-20ADC；

分辨率：0.2mm；

负载电阻：500Ω（24VDC供电时）；

传送距离：＞3000m；

工作电源：16-30VDC。

七、系统构成及接线：

1、上下限开关输出：

由具有自保持作用的舌簧开关和转换器组成，舌簧开关和转换器分别安装于现场和控制室，由转换器提供三对触点开关。

2、电远传：

由测量单元和变送单元两部分组成。

3、本安防爆：

a 带本安防爆，上、下限开关输出型：

防爆开关由舌簧开关和带继电器触点的安全栅组成，可向用户直接提供一对常开或常闭触点。如用户需更多触点可特殊设计订货。（图三）

b 带本安防爆远传型：

适合使用于∏类电气设备（工厂用）、C级气体，表面温度组别T4（135℃）。

c 使用注意事项：

①变送器外壳设有外接地，用户使用时须***可靠接地。

②安全栅的使用应遵守有关使用说明内容。

③变送器与安全栅本安端的连接电缆为二芯屏蔽电缆，芯线截面积＞0.5m ，电缆允许分布电容为0.8μF。

八、安装、使用和维护：

1、液位计安装须***垂直，以保证磁性浮子在主导管内上下运动自如。

2、液位计与容器之间应装有截止阀，以便清洗和检修时切断物料。

3、液位计筒体周围不容许有磁体靠近，否则会直接影响液位计正常工作。

4、液位计出厂时一般不保温，但可根据用户需求代为保温，如用户自行采用拌热管路时，须***选用非导磁材料。

5、为防止运输中磁性浮子在主导管内高速滑动而被撞击，液位计出厂前，用卡丝将磁性浮子固定在下引液管处，用户在安装使用前应先抽去卡丝方能安装。

6、液位计安装完毕后，需用磁钢进行校正，对磁翻柱导引一次，使零位以下显示红色，使零位以上显示白色

7、液位计投入运行时，应先打开上引液管阀门，然后慢慢开启下引液管阀门，让液体介质平稳地进入主导管，避免液体介质带着浮子急速上升，造成磁翻柱翻转失灵或翻乱（若遇此现象，可用磁钢重新校正。）

8、打开底法兰闷板，装入磁性浮子时，应注意重端带磁性一端向上，不能倒装。

9、液位计筒体内不应有固体杂质和磁杂质进入，以免对浮子造成卡阻及减弱浮力。

10、根据介质情况，可定期清洗主导管，清除管内沉积物杂质。

九、安装注意事项：

1、液位计安装须***垂直，以保证浮球组件在主体管内上下运动自如。

2、液位计主体周围不容许有导磁体靠近否则直接影响液位计正确工作。

3、液位计安装完毕后，需要用磁钢进行校正对翻珠导引一次使零位以下显示红色，零位以上显示白色。

4、液位计投入运行时应先打开下引液管阀门让液体介质平稳进入主体管，避免液体介质带着浮球组件急速上升，而造成翻珠转失灵和乱翻。若发生此现象待液面平稳后可用磁钢重新校正。

5、因运输过程中为了不使浮球组件损坏，故出厂前将浮球组件取出液位计主体管外，待液位计安装完毕后，打开底部排污法兰，再将浮球组件重新装入主体管内，注意浮球组件重的一头朝上，不能倒装。

6、根据介质情况，可定期打开排污法兰清洗主体管沉淀物质。

十、选型编码：

十一、设计订货时请提供下列数据：

1、型号规格；磁翻板位计：ZW-UHZ系列；

2、被测介质名称：介质密度：如果不知道密度，可以告诉我们介质的名称，混合液体要知道由哪几种液体组成；

3、仪表测量范围：也可称为公称长度，也就是两个法兰的中心距离，或者看一下已经使用的产品的标尺刻度；

4、工作压力：承受压力；

5、工作温度：测量液体的温度；

6、材质要求：接液材质，如不知道用哪种材质，可以向我们咨询（一般装液体的是什么材质我们就可以用什么材质）；

7、是否配套供应法兰、螺栓、螺母、阀门、密封垫圈等配件；

8、法兰标准：法兰的公称通径，使用常规的法兰是DN20或DN25；

9、特殊要求：请在订货前详细注明，如是否要带远传、保温夹套等等。
