防腐远传型磁翻板液位计

•

防腐远传型磁翻板液位计与指示器完全隔离，所以在任何情况下都非常安全、可靠、耐用，而且各种型号的液位计配上液位报警、控制开关，可实现液位或界位的上、下限越位报警，控制或连锁；配上液位变送器，可将液位，界

一、产品概述：

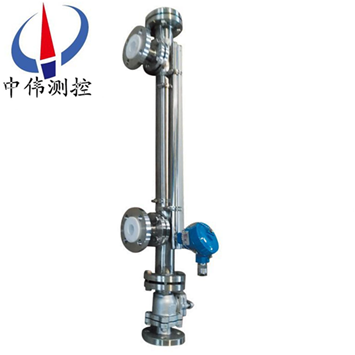

ZW-UHZ系列防腐远传型磁翻板液位计是应用户需要将液位信号传送到控制中心的又一种液位计，它既有翻板液位计现场指示直观之优点，又有UHZ内装型液位计能将液位信号远传至室内便于集中指示和控制的特点。具有安全可靠、观察方便、液位指示清晰、直观等特点。可用于各种塔、罐、槽、球型压力容器和锅炉等设备作介质液面的位置指示和自动控制。

该系列液位计可以做到高密封，防泄漏和适应高压高温、腐蚀性条件下的液位测量，具有可靠的安全性，它弥补了玻璃板(管)液位计指示不清晰，易破碎的不足，不受高、低温度剧变的影响，不需多组液位计的组合。全过程测量无盲区，显示醒目、读数直观，且测量范围大。特别是现场指示部分，由于不与液体介质直接接触，所以对高温、高压、高粘度、有毒有害、强腐蚀性介质，更显其优越性。因此，它比传统的玻璃管，板式液位计具有更高的可靠性、安全性、xj****性、实用性。

二、工作原理：

1、基本型

ZW-UHZ系列防腐远传型磁翻板液位计是根据浮力原理，浮子在测量管内随液位的升降而上、下移动，浮子内的*磁钢通过耦合作用，驱动红、白色翻柱翻转180°，液位上升时翻柱由白色转为红色，下降时由红色转为白色，从而实现液位指示。

2、电远传

在浮子液位计上安装变送器，通过浮子上下移动，经磁耦合作用使导杆内测量元件依次动作，获得电阻信号变化，转换成0～10mA或4～20mA的标准信号输出，与显示仪表或计算机连接，达到远传目的。

3、上下限开关输出

在液位计立管上由用户设定上、下限位置安装控制器，控制器内带有自保持作用的舌簧开关，利用磁性浮子随液位移动，开关动作时，实现报警或限位控制。

三、应用场合：

ZW-UHZ系列防腐远传型磁翻板液位计广泛用于石油、化工、油田、医药、食品、酒业等行业中各类贮液罐、贮槽、贮液池、反应罐、发酵罐内液体、油田、液化气、液氢、强酸碱液、弱酸碱液、发电厂锅炉汽包、高低加、除氧器、疏水箱、回水箱高低压加热器、凝结器、蒸发患有主其他压力容器内与1Cr8NitTi、304+PTEE（聚四氟乙烯）、316L、PVC、PP相容液体介质的液位、液面及两种不同介质界面测量与显示。

四、主要特点：

1、设计简单、紧凑、坚固可靠、寿命长、无维护工作量能长期在户外安装使用；

2、测量管与液位显示部分、液位变送器、报警开关在耐压、耐气上是完全隔离的；

3、工作压力范围宽，耐压从真空到42MPa；

4、工作温度范围宽，适用于从-160-450℃；

5、广泛用于强弱腐蚀性、易燃易爆、毒性、强放射性、搅动的、污浊的液位测量；

6、各型号均可选丁忧磁性报警开关，实现高低液位自动控制或报警；

7、各型号均可选配4-20mADC液位变送器，实现远距离集中测量与控制。

五、技术参数：

1、测量范围：300～5000㎜（超过5000mm时可特殊订制）；

2、显示精度：±10mm；

3、工作压力：不锈钢内衬PTFE：≤ 2.5MPa；

             不锈钢内衬PP：≤ １.０Mpa；　

(压力可做25Mpa, 详见高温高压型仪表)

4、介质温度：不锈钢内衬PTFE：-20~200℃；

             不锈钢内衬PP：-20~90℃；

5、介质密度：≥.0.5g/cm3；

6、介质密度差：≥.0.15g/cm3（测量界位）

7、介质粘度： ≤0.4Pa·S；

8、过程连接：DN20/25  PN1.0 (执行标准HG20592~20635-97)，如需其它标准可按客户要求制造。

9、接液材质： PTFE、PP；（按介质化学性质及使用温度压力选择）；

10、浮子材质： PTFE、PP、不锈钢衬PTFE等。

六、附加功能选择项：

1、磁性限位开关：

常开型：高于报警点合并；

常闭型：高于报警点断开；

开关容量：250VAC1A（阻性）250VAC0.3A；

开关寿命：100000次。

2、液位变送器：

输出电流：4-20mADC；

分辨率：±1-±10mm；

负载电阻：500Ω（24VDC供电时）；

传送距离：＞3000m；

工作电源：16-30VDC。

3、智能液位变送器：

输出电流：4-20ADC；

分辨率：0.2mm；

负载电阻：500Ω（24VDC供电时）；

传送距离：＞3000m；

工作电源：16-30VDC。

七、系统构成及接线：

1、上下限开关输出：

由具有自保持作用的舌簧开关和转换器组成，舌簧开关和转换器分别安装于现场和控制室，由转换器提供三对触点开关。

2、电远传：

由测量单元和变送单元两部分组成。

3、本安防爆：

a 带本安防爆，上、下限开关输出型：

防爆开关由舌簧开关和带继电器触点的安全栅组成，可向用户直接提供一对常开或常闭触点。如用户需更多触点可特殊设计订货。

b 带本安防爆远传型：

适合使用于∏类电气设备（工厂用）、C级气体，表面温度组别T4（135℃）。

c 使用注意事项：

①变送器外壳设有外接地，用户使用时须***可靠接地。

②安全栅的使用应遵守有关使用说明内容。

③变送器与安全栅本安端的连接电缆为二芯屏蔽电缆，芯线截面积＞0.5m ，电缆允许分布电容为0.8μF。

八、使用与维护：

使用：

1、配套仪表及附件详细内容具体见相应仪表附件说明书。

2、为防止远输或搬远过程中浮子上下移动造成损坏，特用液位计出厂配套的校正磁钢在主导管外侧（贴有彩色标识）将磁性浮子吸住。所以在收到产品或安装后，请将校正磁钢取下，以便浮子能随液位上下移动，使用前若磁翻柱翻转颜色不一致，可用校正磁钢将其有吸顺，仪表即可正常工作。

3、液位计安装完毕后，需用磁钢进行校正，对磁翻柱导引一次，使零位以下显示有红色，零位以上显示为白色。

4、液位计可根据用户需要配加热夹套或电伴热装置,如用户订货时没有选择该选项,而在安装后自行采用伴热管路时,必且自配伴热装置产生的温度不能超过液位计的额定温度。

5、液位计投入远行时，应先打开上引液管阀门，然后，漫漫开启下引液管阀门，让液体介质平稳地进入主导管，避免液体介质带着浮子急速上升，造成磁翻柱翻转失灵或翻乱（若遇此现象，可用磁钢重新校正）。

维护：

1、液位计筒体内不应有固体杂质和磁杂质进入，以免对浮子造成卡阻及减弱浮力。

2、根据介质情况，可定期清洗主导管，清洗管内沉积杂质。

3、对液体进行清洗或更换浮子时，打开排污法兰，在装入磁性浮子时，应注意重端带磁性一端向上，不能倒装！

4、对低温型及液化气专用型产品，液位计主体采用真空夹套保温，安装使用过程中注意不要把夹套破坏，以免影响产品质量。

九、安装步骤过程：

1、出厂后，已经全部调试配装好，到达现场后，须***先清理干净现场需要安装的设备。

2、准备好安装所需的工具和螺栓以及厂家配送的翻柱指示校准棒。

3、擦拭现场法兰，调整好设备法兰位置与磁翻板液位计法兰对直，须***保持磁翻板液位计主体垂直，然后用工具把螺栓装入法兰的4个孔。

十、安装注意事项：

1、液位计安装须***垂直，以保证浮球组件在主体管内上下运动自如。

2、液位计主体周围不容许有导磁体靠近否则直接影响液位计正确工作。

3、液位计安装完毕后，需要用磁钢进行校正对翻珠导引一次使零位以下显示红色，零位以上显示白色。

4、液位计投入运行时应先打开下引液管阀门让液体介质平稳进入主体管，避免液体介质带着浮球组件急速上升，而造成翻珠转失灵和乱翻。若发生此现象待液面平稳后可用磁钢重新校正。

5、因运输过程中为了不使浮球组件损坏，故出厂前将浮球组件取出液位计主体管外，待液位计安装完毕后，打开底部排污法兰，再将浮球组件重新装入主体管内，注意浮球组件重的一头朝上，不能倒装。

6、根据介质情况，可定期打开排污法兰清洗主体管沉淀物质。

十一、选型编码：

十二、设计订货时请提供下列数据：

1、型号规格；磁翻板位计：ZW-UHZ系列；

2、被测介质名称：介质密度：如果不知道密度，可以告诉我们介质的名称，混合液体要知道由哪几种液体组成；

3、仪表测量范围：也可称为公称长度，也就是两个法兰的中心距离，或者看一下已经使用的产品的标尺刻度；

4、工作压力：承受压力；

5、工作温度：测量液体的温度；

6、材质要求：接液材质，如不知道用哪种材质，可以向我们咨询（一般装液体的是什么材质我们就可以用什么材质）；

7、是否配套供应法兰、螺栓、螺母、阀门、密封垫圈等配件；

8、法兰标准：法兰的公称通径，使用常规的法兰是DN20或DN25；

9、特殊要求：请在订货前详细注明，如是否要带远传、保温夹套等等。

售后服务承诺：

1、我公司所售液位计系列产品在十二个月以内出现质量问题的，负责免费维修。

2、质保期内如我公司产品出现任何质量问题，我公司负责免费维修或更换。

3、质保期内如用户使用不当，造成产品损坏，我公司负责维修，收取损坏部件成本费。

4、质保期后产品出现质量问题，我公司负责维修，收取损坏部件成本费。

5、如用户需我公司现场服务，对省内用户我公司服务人员12小时内到达现场，省外用户48小时内到达现场。
