插入式磁翻板液位计

•
•
•

插入式磁翻板液位计适用于工业生产过程中各种承压（或敞开）贮液设备（塔、缸、槽、球形容器和锅炉）的液体介质的液位检测。能就地显示各种液体的工作情况和液位高度。配上液位变送器就能远距离传送液面的位置信号，

一、产品概述：

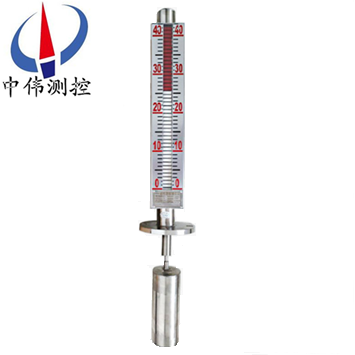

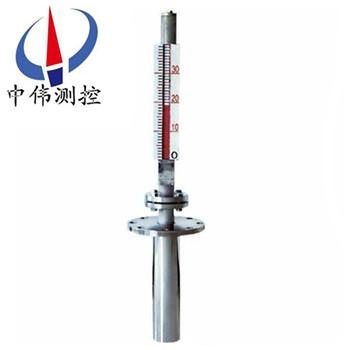

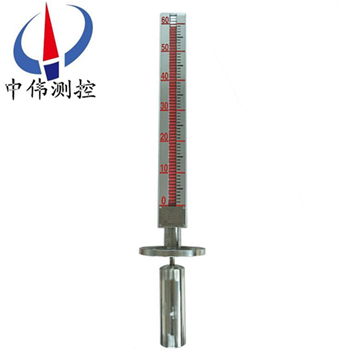

ZW-UHZ-51C系列插入式磁翻板液位计由现场指示部分及其辅助装置(液位控制开关和液位远传变送器)二部分组成，用户也可以单独选用现场指示部分。该仪表可用于各种塔、罐、槽、球型容器和锅炉等设备的介质液位检测。该系列的液位计可以做到高密封，防泄漏和适用于高温、高压、耐腐蚀的场合。它弥补了玻璃板(管)液位计指示清晰度差、易破裂等缺陷，且全过程测量无盲区，显示清晰、测量范围大。由于测量显示部分不与介质直接接触，所以对高温、高压、有毒、有害、强腐蚀介质更显其优越性。因此，它比传统的玻璃板(管)液位计具有更高的可靠性、安全性、xj****性、实用性。

二、工作原理：

1、基本型

ZW-UHZ-51C系列插入式磁翻板液位计是根据浮力原理，浮子在测量管内随液位的升降而上、下移动，浮子内的*磁钢通过耦合作用，驱动红、白色翻柱翻转180°，液位上升时翻柱由白色转为红色，下降时由红色转为白色，从而实现液位指示。

2、电远传

在浮子液位计上安装变送器，通过浮子上下移动，经磁耦合作用使导杆内测量元件依次动作，获得电阻信号变化，转换成0～10mA或4～20mA的标准信号输出，与显示仪表或计算机连接，达到远传目的。

3、上下限开关输出

在液位计立管上由用户设定上、下限位置安装控制器，控制器内带有自保持作用的舌簧开关，利用磁性浮子随液位移动，开关动作时，实现报警或限位控制。

三、应用场合：

ZW-UHZ-51C系列插入式磁翻板液位计与液位控制开关和液位远传变送装置配套使用，可以对液位进行远距离控制及显示。因此它被广泛地应用于电力、石油、化工、冶金、环保、船舶、建筑、食品等行业生产过程中的液位测量与控制。

四、适用场所：

1、适用于高温、高压力、强酸、强碱及防爆要求，结构简单、可靠耐用，可加装多种选购配件使控制更加容易。

2、加装液位传送器及磁性开关，不需停机可随时安装或调整。

3、若电源中断，现场磁性开关亦不受影响，准确性高。

4、每10公分加一不同颜色的色片，使液位容易辨识。

5、适用于染整设备、废水处理、发电厂、化工设备、热煤油锅炉和石化工业等。

五、主要特点：

1、适合容器内液体介质的液位、界面的测量。除现场指示，还可配 远传变送器、报警开关、检测功能齐全。

2、指示新颖、读数直观、醒目、观察指示器的方向可根据用户需要改变角度。

3、测量范围大，不受贮槽高度的限制。

4、指示机构与被测介质完全隔离，密封性好，可靠性高，使用安全。

5、结构简单、安装方便、维护方便、耐腐蚀、无需电源、防爆。

六、技术参数：

1、测量范围：150-6000mm（大于6000mm可协商订货）；

2、准确度：±10mm；

3、介质密度：0.4-20g/cm3； 介质密度差：≥0.15g/cm3；

4、工作压力：-0.1-42MPa；

5、工作温度：-160-450℃；

6、连接法兰：法兰通径为DN20-DN150，法兰标准采用化工部HG20592-97法兰标准，其它法兰标准请用户在订货时注明；

7、环境振动：频率≤25HZ，振幅≤0.5mm；

8、法兰材质：碳钢、304、316L；

9、跟随速度：≤0.08m/s；

10、介质粘度：≤0.04Pa；

11、主导管材质：1Cr18Ni9Ti、304、316L、PP、PTEE,304不锈钢内衬PTEE；

12、主导管直径：￠48、￠57、￠62mm；

13、磁翻板材质：≤80℃：ABS塑料，≥80℃：陶瓷或金属；

14、显示器材质：≤80℃：ABS塑料，≥80℃：铝合金；

15、安装方式：垂直安装；

16、排污阀：球阀，针型阀。

七、附加功能选择项：

1、磁性限位开关：

常开型：高于报警点合并；

常闭型：高于报警点断开；

开关容量：250VAC1A（阻性）250VAC0.3A；

开关寿命：100000次。

2、液位变送器：

输出电流：4-20mADC；

分辨率：±1-±10mm；

负载电阻：500Ω（24VDC供电时）；

传送距离：＞3000m；

工作电源：16-30VDC。

3、智能液位变送器：

输出电流：4-20ADC；

分辨率：0.2mm；

负载电阻：500Ω（24VDC供电时）；

传送距离：＞3000m；

工作电源：16-30VDC。

八、构成及接线：

1、上下限开关输出：

由具有自保持作用的舌簧开关和转换器组成，舌簧开关和转换器分别安装于现场和控制室，由转换器提供三对触点开关。

2、电远传：

由测量单元和变送单元两部分组成。

3、本安防爆：

a 带本安防爆，上、下限开关输出型：

防爆开关由舌簧开关和带继电器触点的安全栅组成，可向用户直接提供一对常开或常闭触点。如用户需更多触点可特殊设计订货。

b 带本安防爆远传型：

适合使用于∏类电气设备（工厂用）、C级气体，表面温度组别T4（135℃）。

九、使用与维护：

使用：

1、配套仪表及附件详细内容具体见相应仪表附件说明书。

2、为防止远输或搬远过程中浮子上下移动造成损坏，特用液位计出厂配套的校正磁钢在主导管外侧（贴有彩色标识）将磁性浮子吸住。所以在收到产品或安装后，请将校正磁钢取下，以便浮子能随液位上下移动，使用前若磁翻柱翻转颜色不一致，可用校正磁钢将其有吸顺，仪表即可正常工作。

3、液位计安装完毕后，需用磁钢进行校正，对磁翻柱导引一次，使零位以下显示有红色，零位以上显示为白色。

4、液位计可根据用户需要配加热夹套或电伴热装置,如用户订货时没有选择该选项,而在安装后自行采用伴热管路时,必且自配伴热装置产生的温度不能超过液位计的额定温度。

5、液位计投入远行时，应先打开上引液管阀门，然后，漫漫开启下引液管阀门，让液体介质平稳地进入主导管，避免液体介质带着浮子急速上升，造成磁翻柱翻转失灵或翻乱（若遇此现象，可用磁钢重新校正）。

维护：

1、液位计筒体内不应有固体杂质和磁杂质进入，以免对浮子造成卡阻及减弱浮力。

2、根据介质情况，可定期清洗主导管，清洗管内沉积杂质。

3、对液体进行清洗或更换浮子时，打开排污法兰，在装入磁性浮子时，应注意重端带磁性一端向上，不能倒装！

4、对低温型及液化气专用型产品，液位计主体采用真空夹套保温，安装使用过程中注意不要把夹套破坏，以免影响产品质量。

十、安装步骤过程：

1、出厂后，已经全部调试配装好，到达现场后，须***先清理干净现场需要安装的设备。

2、准备好安装所需的工具和螺栓以及厂家配送的翻柱指示校准棒。

3、擦拭现场法兰，调整好设备法兰位置与磁翻板液位计法兰对直，须***保持磁翻板液位计主体垂直，然后用工具把螺栓装入法兰的4个孔。

十一、安装注意事项：

1、液位计安装须***垂直，以保证浮球组件在主体管内上下运动自如。

2、液位计主体周围不容许有导磁体靠近否则直接影响液位计正确工作。

3、液位计安装完毕后，需要用磁钢进行校正对翻珠导引一次使零位以下显示红色，零位以上显示白色。

4、液位计投入运行时应先打开下引液管阀门让液体介质平稳进入主体管，避免液体介质带着浮球组件急速上升，而造成翻珠转失灵和乱翻。若发生此现象待液面平稳后可用磁钢重新校正。

5、因运输过程中为了不使浮球组件损坏，故出厂前将浮球组件取出液位计主体管外，待液位计安装完毕后，打开底部排污法兰，再将浮球组件重新装入主体管内，注意浮球组件重的一头朝上，不能倒装。

6、根据介质情况，可定期打开排污法兰清洗主体管沉淀物质。

十二、选型编码：

十三、设计订货时请提供下列数据：

1、型号规格；磁翻板位计：ZW-UHZ系列；

2、被测介质名称：介质密度：如果不知道密度，可以告诉我们介质的名称，混合液体要知道由哪几种液体组成；

3、仪表测量范围：也可称为公称长度，也就是两个法兰的中心距离，或者看一下已经使用的产品的标尺刻度；

4、工作压力：承受压力；

5、工作温度：测量液体的温度；

6、材质要求：接液材质，如不知道用哪种材质，可以向我们咨询（一般装液体的是什么材质我们就可以用什么材质）；

7、是否配套供应法兰、螺栓、螺母、阀门、密封垫圈等配件；

8、法兰标准：法兰的公称通径，使用***多的法兰是DN20或DN25；

9、特殊要求：请在订货前详细注明，如是否要带远传、保温夹套等等。

售后服务承诺：

1、我公司所售液位计系列产品在十二个月以内出现质量问题的，负责免费维修。

2、质保期内如我公司产品出现任何质量问题，我公司负责免费维修或更换。

3、质保期内如用户使用不当，造成产品损坏，我公司负责维修，收取损坏部件成本费。

4、质保期后产品出现质量问题，我公司负责维修，收取损坏部件成本费。

5、如用户需我公司现场服务，对省内用户我公司服务人员12小时内到达现场，省外用户48小时内到达现场。
