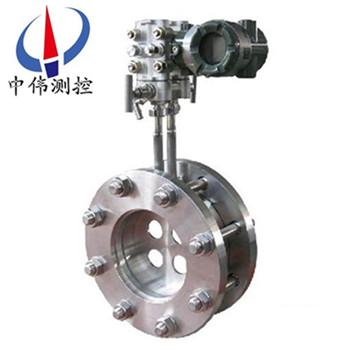

一体化平衡流量计
一、产品概述:
ZW-LGP系列一体化平衡流量计对传统节流装置进行了极大地改进,且该流量计具有平衡整流等显著特征,传统节流装置只有一个流通孔径,节流后使流体失去了理想状态;而平衡流量计有多个函数孔径,能z大限度地把流场平衡整流成理想流体,从而将差压式流量计的优势发挥的淋漓尽致。没有活动的部件,安装和使用非常方便简单,可省去大直管段,大大减少流体运行所需的能量消耗,是一种具有广阔应用前景的节能仪表。
二、工作原理:
ZW-LPH系列一体化平衡流量计是一种革命性的差压式流量仪器仪表,综合其工作原理与其他差压式流量计一样,都是基于密封管道中的能量转换原理:在理想流体的情况下管道中的流量与差压的平方根成正比;用测出差压值根据方程即可计算出管道中流量,平衡流量传感器是一个多孔的圆盘节流整流器,安装在管道的截面上,每个孔的尺寸和分布是基于特殊的公式和测试数据而定制的,称为函数孔。当流体穿过圆盘的函数孔时,流体将被平衡整流,涡流被zui小化,形成近似理想流体,通过取压装置,可获得稳定的差压信号,根据流体力学中的质量守恒定律和能量守恒定律可计算出流体的体积流量和质量流量。
三、应用场合:
ZW-LPH系列一体化平衡流量计几乎适用于所有流体测量,是流体测量技术的一场革命,目前平衡流量计已经广泛应用到石油、化工、冶金、电力、天然气、水处理等行业。
四、主要特点:
1、线性度高、重复性好:
平衡流量传感器具有对称多孔结构特点,能对流场进行平衡,降低了涡流、振动和信号噪声,流场稳定性大大提高,使线性度比孔板提升了5~10倍,重复性提高了54%,为0.15%,从其综合性能来看,平衡流量计属于高档流量计行列。
5:1量程比时,线性度可达±0.3%;
7:1量程比时,线性度可达±0.5%;
10:1量程比时,线性度可达±1.0%
2、直管段要求低:
平衡流量传感器由于流场稳定,且压力恢复比孔板快两倍,大大所短了对直管段的要求其前后直管段一般为前3D后1D,zui小可以小于0.5D,从而省去大量直管段,尤其是特殊昂贵的材料的管道。
3、减少*压力损失:
多孔对称的平衡设计,减少了紊流剪切力和涡流的形成,降低了动能的损失,在同样的测量工况下,与孔板相比减少了2.5倍的*压力损失,从而节省了相当大的运行能量成本,是一种节能型仪表,值得大量推广。
4、耐脏污不易堵:
多孔对称的平衡设计,减少了紊流剪切力和涡流的形成,从而大大降低了滞留死区的形成,保证脏污介质顺利通过多个孔,减小了流体孔被堵塞的机会。
5、可直接替换孔板:
其与孔板具有相同的使用方法和外形,因此可以直接进行替换,不需要任何配管的变化和相关仪表的更改,很适合全厂能源计量改造中将孔板改为平衡流量计。
6、流量测量范围宽:
根据试验结果,我们了解到:平衡流量计的性能,使其流速可以从zui小到音速;其zui小雷诺数可低于200,zui大雷诺数大于107;β值可选0.25~0.90。
7、长期稳定性好:
由于其紊流剪切力的明显减小,大幅度降低了介质与节流件直接的摩擦,其β值长期保持不变,整个仪表无可动部件,因此可以长期保持稳定性。
8、可测高温高压介质:
与孔板等节流装置一样,工作温度压力取决于管道和法兰的材质和等级,工作温度可达850℃,工作压力可达42MPa。
9、可测复杂工况介质:
由于其特殊的结构设计,使其具有特殊的性能,它可以进行气液两相 ,各种混合气体(如******、沼气、煤气等等)、各种低温气体(如LNG、液氮、液氧、液氩、液氢、液化乙烯、液化石油气等等)、气液两相介质(如湿气)、浆料、多相水流、震动水流、电磁干扰介质和双向流(因为平衡流量计左右完全对称)。
五、技术参数:
1、管径范围:DN15~DN3000;
2、精度:±0.3%、±0.5%、±1%;
3、直管段要求:0.5D~2D;
4、*压损:孔板的1/3~1/4;
5、量程比:10:1,合适的工况数据可以做到更宽;
6、重复性:0.1%;
7、Re范围:200~107;
8、β范围:0.25~0.9;
9、温度范围:金属管道能承受的温度,zui高可达850℃;
10、压力范围:金属管道能承受的压力,zui高可达42MPa;
11、耐脏污:特殊的设计和计算;
12、可以测量双向流。

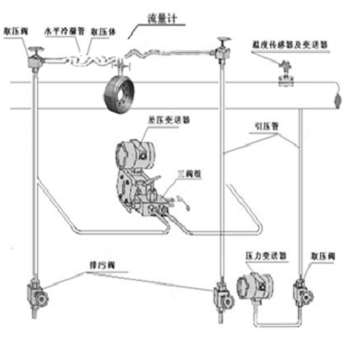

六、安装示意图如下:

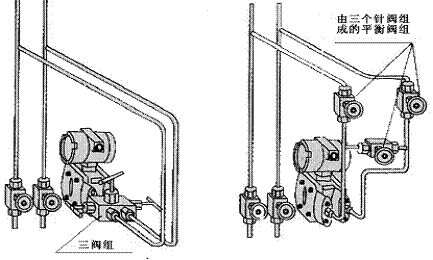

七、平衡阀与三阀组的安装要求:
平衡阀或三阀组的作用
1、调整差压变送器的零点;
2、防止差压变送器的正负、压室过压请按下图所示方法与引压管路连接。
八、平衡阀与三阀组的安装要求:
平衡阀或三阀组的作用
1、调整差压变送器的零点;
2、防止差压变送器的正负、压室过压请按下图所示方法与引压管路连接。
差压变送器的安装要求:
1、将平衡流量计正压则引压管导入三阀组接至差压变送器的正压室,将平衡流量计负压侧引压管导入三阀组接至差压变送器的负压室;
2、差压变送器在工艺管道上的安装位置与被测介质有关,为了获得较好的安装效果,应注意考虑下面情况:
A、 防止变送器与腐蚀性或过热的被测介质直接接触;
B 、防止渣滓在引压管内沉积,堵塞;
C 、正负压两侧引压管的长度应尽量相同;
D 、正负压两侧引压管内的液柱压头应保持平衡;
E 、引压管安装在温度梯度和温度波动zui小的地方。
3、测量液体流量时,差压变送器应安装在被测管道的旁边或下面,以便气泡排入管道中。
4、测量气体流量时,差压变送器应安装在被测管道的旁边或上面,以便积聚的液体容易流入管道中。
5、测量蒸汽流量时,差压变送器应安装在被测管道的下面,以便冷凝水能充满在引压管中。应特别注意,测量蒸汽或其它高温介质时,要防止差压变送器接触介质的温度超过变送器使用的极限温度。
温度、压力变送器的安装要求:
1、测量过热蒸汽介质时,须***要加温度一体化变送器和压力变送器,进行动态补偿。测量饱和蒸汽介质时,须***要加压力变送器,进行动态补偿。
2、测量天然气、煤气介质时,须***要加压力变送器进行动态补偿,而且要用加安全栅及防爆装置的变送器。 3、测量热水介质,需要有热量显示时,须***要加温度一体化变送器,否则可省去温度一体化变送器。
4、温度一体化变送器安装在被测管道上,须***再平衡流量计前5D 只管段或或后2D 直管段以外温度探头顶端应插入超过管径二分之一,以保证测量精度。
5、差压变送器的压力取压点,须***在平衡流量计前5D 直管观段或后2D 直管段以外,其间安装开关阀。对于温度一体化变送器和压力变送器的安装,原则上只要符合常规的安装规范就可以满足本系统的要求,其具体的安装要求可分别参见各自的安装说明书。
九、传感器与工艺管道的安装连接方式:
1、与工艺管道安装连接方式分下面四种:(1)法兰连接;(2)直焊式;(3)对夹式;(4)方管式。
2、取压口在管道上的安装方向分测气体、蒸汽、液体等三种方式,如下
a、测气体流量取压口方向
b、测蒸汽流量取压口方向
c、测液体流量取压口方向
3、安装步骤
a、选择好安装直管道,传感器与工艺管道的连接可以是法兰、对夹、直焊、方管,具体连接根据订购产品而定;
b、在安装之前,将上游管道吹洗干净,防止焊渣管锈等进入仪表;
c、分体式引压管尺寸可选用¢14X4.5-¢18X4.5的无缝钢管(高压时要用厚壁管)。
十、调试及运行:
按安装原则和程序安装完成后,在系统调试之前要检查所有设备、管道、阀门、接头、导线、接线端子、信号插头等是否齐全、正确、牢靠,管道和设备有无堵塞、泄露现象,导线和信号接插点有无接错、短路、断线、接触不良等问题,经检查确认无误后方可进行系统调试,其调试步骤如下:
1、引压管排污:
a、将平衡流量计两侧取压阀打开(注意:须***讲阀全部打开);
b、将三阀组两侧的正负压阀关闭、中间的平衡阀打开;
c、将引压管两侧正负压派无阀打开,进行排污。清洁引压管。
2、引压管冷凝:
a、关闭排污阀,让介质在引压管中自然冷凝,直到整个管道内全部充满冷凝水为止(大概需要4个小时)。
b、当引压管中已有足够的冷凝水时,可将三阀组两侧的正负压阀打开(此时中间的平衡阀仍处于开启状态),让冷凝水分别进入差压变送器正负压室中。由于冷凝水的积沉需要一定的时间,因此开始差压变送器的显示值不会准确,等冷凝水完全充满整个测量系统(包括取压体、引压管和差压变送器的正负压室)后,差压变送器的指示机会趋于正常(大概需要2个小时)。
c、差压变送器的排气:
为保证差压变送器正负压腔中的残余空气排除干净,将变送器正负压室上的排气气。
4、差压变送器调零:
a、关闭差压变送器正负压室上排气阀。
b、将三阀组两侧的正负压阀关闭(此时中间的平衡阀仍处于开启状态)。
注:差压变送器调零注意事项:
a、零位调整螺钉和量程调整螺钉切勿搞混、搞错。安装现场切勿
进行差压变送器的量程调整;
b、变送器调零时正负压室及两侧引压管温度须***相同,如果两侧
有温差则调整的零点会随时间产生漂移;
c、若在现场用变送器进行正、负迁移补偿,则应在偷运状态下做零位调整。若迁移量过大,则不能再差压变送器上进行迁移补偿。
十一、管道式外形尺寸及参考重量如下:
管径 DN(mm) | 长度 L(mm) | 取压口内螺纹 (RC) | 参考重量 ( Kg) |
10 | 228 | 1/4 | |
20 | 228 | 1/4 | |
25 | 228 | 1/4 | |
32 | 228 | 1/4 | |
40 | 228 | 1/4 | |
50 | 228 | 1/4 | |
65 | 292 | 1/2 | |
80 | 292 | 1/2 | |
100 | 292 | 1/2 | |
125 | 312 | 1/2 | |
150 | 312 | 1/2 | |
200 | 312 | 1/2 | |
250 | 355 | 1/2 | |
300 | 395 | 1/2 | |
350 | 395 | 1/2 | |
400 | 430 | 1/2 | |
450 | 460 | 1/2 | |
500 | 500 | 1/2 | |
600 | 560 | 1/2 |
十二、对夹式外形尺寸及参考重量如下:
管径 DN(mm) | 长度 L(mm) | 取压口内螺纹 (RC) | 参考重量 ( Kg) |
10 |
102 | 1/4 |
≤10 |
20 | 1/4 | ||
25 | 1/4 | ||
32 | 1/4 | ||
40 | 1/4 | ||
50 | 1/4 | ||
65 | 1/4 | ||
80 | 1/2 | 15 | |
100 |
122 | 1/2 | 16 |
125 | 1/2 | 21 | |
150 | 1/2 | 29 | |
200 | 1/2 | 33 | |
250 | 1/2 | 45 | |
300 | 1/2 | 57 | |
350 | 1/2 | 69 | |
400 | 1/2 | 87 | |
450 | 1/2 | 96 | |
500 | 1/2 | 111 | |
600 | 1/2 | 159 | |
700 | 218 | 1/2 | 200 |
800 | 228 | 1/2 | 220 |
900 | 238 | 1/2 | 260 |
1000 | 258 | 1/2 | 340 |
1200 | 248 | 1/2 | 380 |
1400 | 258 | 1/2 | 520 |
1600 | 278 | 1/2 | 740 |
1800 | 298 | 1/2 | 910 |
2000 | 318 | 1/2 | 1130 |
十三、直焊式外形尺寸及参考重量如下:
管径 DN(mm) | 长度 L(mm) | 取压口内螺纹 (RC) | 参考重量 ( Kg) |
10 |
102 | 1/4 |
≤10 |
20 | 1/4 | ||
25 | 1/4 | ||
32 | 1/4 | ||
40 | 1/4 | ||
50 | 1/4 | ||
65 | 1/4 | ||
80 | 1/2 | 15 | |
100 |
122 | 1/2 | 16 |
125 | 1/2 | 21 | |
150 | 1/2 | 29 | |
200 | 1/2 | 33 | |
250 | 1/2 | 45 | |
300 | 1/2 | 57 | |
350 | 1/2 | 69 | |
400 | 1/2 | 87 | |
450 | 1/2 | 96 | |
500 | 1/2 | 111 | |
600 | 1/2 | 159 |
十四、选型编码:
规格代码 | 代码意义 | |
厂标 | ZW-LPH | (中伟测控) |
通径 | -XXX | XXX表示口径:如100表示DN100 |
表体材质 | -C F M U | C-碳钢 F-304 M-316L U-碳钢管内衬F46 |
圆盘材质 | F M U | F-304 M-316L U- F4 |
温度范围 | -1 2 | 1-常温介质,温度<80℃ 2-高温介质,温度<600℃ |
压力范围 | 1 2 3 4 5 | 1-工作压力≤0.6MPa 2-工作压力≤1.0MPa 3-工作压力≤1.6MPa 4-工作压力≤4.0MPa 5-特殊压力定做 |
配带附件 | -1 2 3 4 5 6 A B | 1-配对安装法兰(包括螺栓、螺母、垫片) 2-配对冷凝器 3-配对隔离器 4-配对三阀组(或者一次阀) 5-配对差压变送器 6-配对流量积算仪 A-一体式 B-分体式 |
产品类型
| -1 2 3 4 5 | 1-法兰取压 2-对夹式 3-直焊式 4-一体化智能型(带温压补偿) 5-方管式 |
十五、设计订货须知事项:
用户订货时请提供以下条件以便帮助正确选择流量计的规格和系数。
1、 管道尺寸:外径×壁厚(mm);
2、测量介质名称:介质密度〔kg/m3〕;
3、设定的流量范围:即流量计的量程上限值和下限值〔kg/h或m3/h〕;
5、工作压力:(Mpa);
6、工作温度:(°C);
7、如配我中伟公司智能流量积算仪请一齐提供:压力变化范围,或压力变送器型号、量程;温度变化范围,或温度变送器型号、量程。
